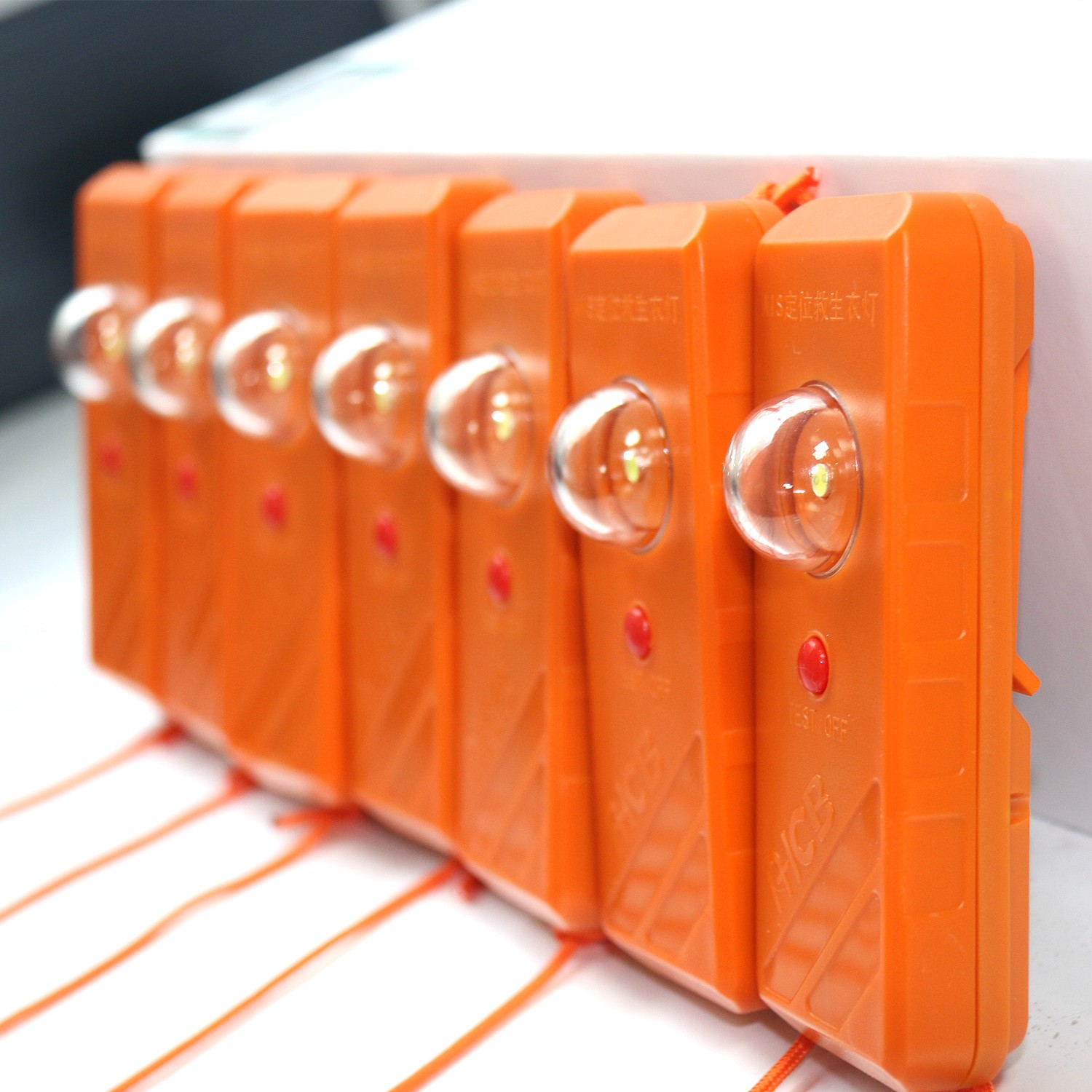

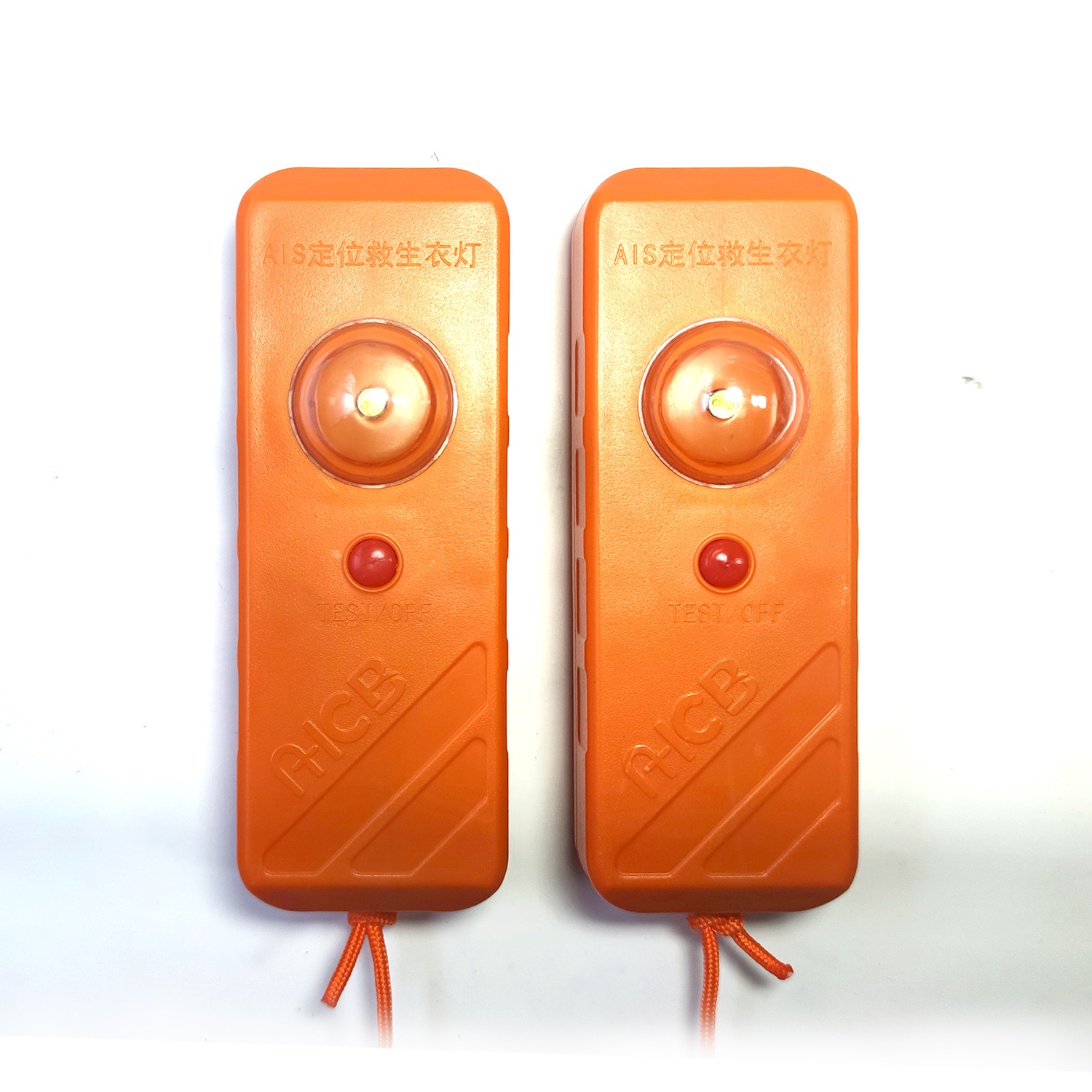

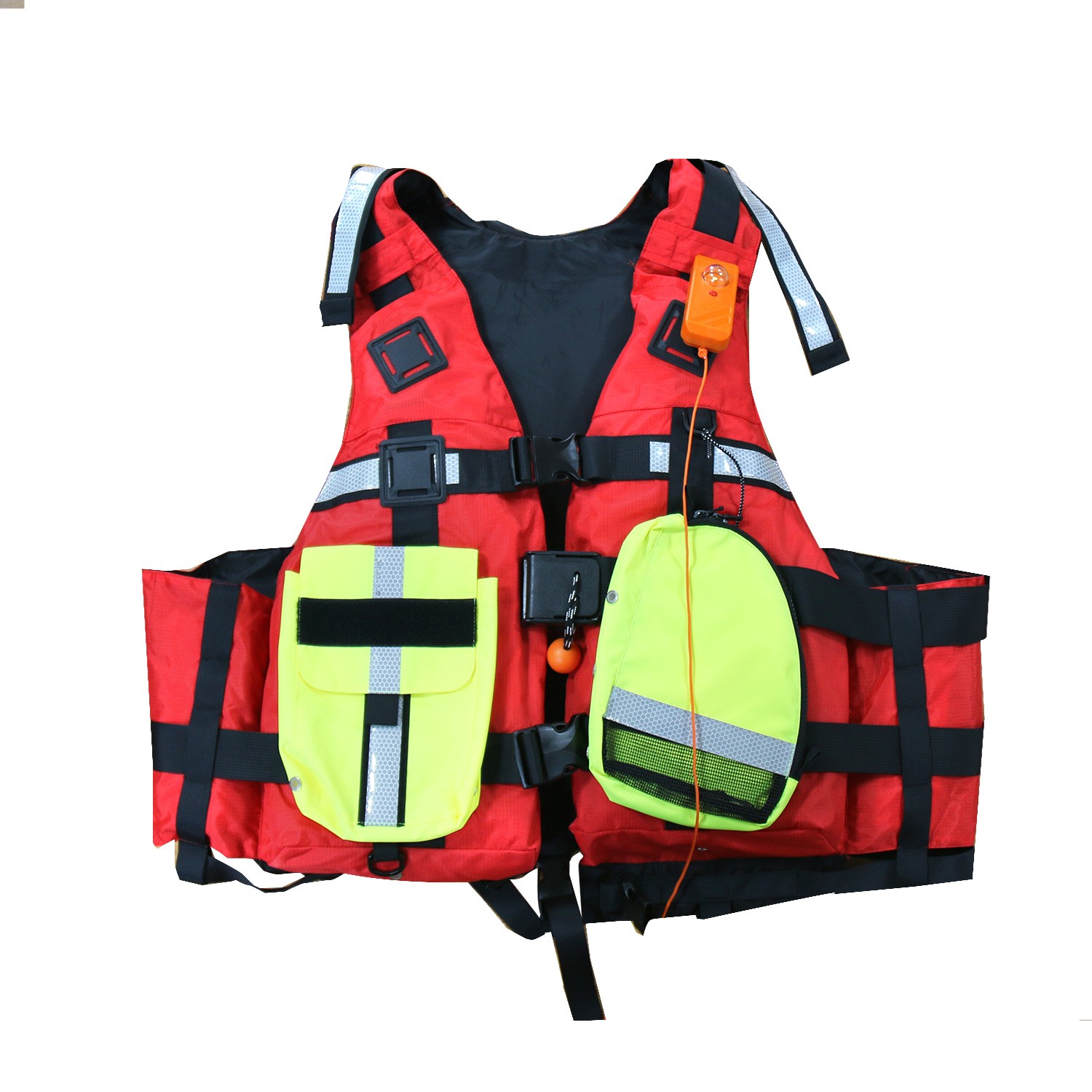

AH-JL-01 型AIS 定位救生衣灯是江苏安航船舶设备有限公司 设计的一种可以安装于救生衣、保温救生服或随身携带的便携式 应急示位报警设备，该装置采用现有救生设备示位灯的MSC 标 准，并在此基础上集成AIS 设备技术，在视距搜索的基础上，增 加遇险人员遇险后，主动发送位置信息，该信息可被周边4海里 范围内所有安装AIS 接收机、 AIS 避碰导航仪、船舶自动识别系 统、航行警告机、岸上基站及浮标接受，实现了救援快速响应， 提高搜救效率。设备由AIS发射电路、 GNSS 定位、天线、电池等 部分组成，可在紧急情况下连续工作48小时以上，可广泛应用于 各类搜救系统。 AH-JL-01 型终端实现超低功耗设计，终端有效期 可达5年。
产品功能
1)自动报警
终端触水时间超过10秒，终端自动开机并报警。
2)手动报警
个人呼救终端具有手动开机功能，长按3秒按键后开始报警。 如果遇到虚警情况，可手动长按3秒电源键停止报警。
3)救生衣灯
终端在报警后的8h内以每分钟50-70频次闪烁，闪烁亮度不小 于0.75cd, 可在可视范围内指示落水人员位置， 以达到快速营救 的目的。
4)超长工作时间
内置3节大容量一次性锂锰电池，终端采用低功耗设计，可连
续工作超过72小时，保证充裕的等待救援时间。
5)电量查看
开机状态下连续触动按键3次，可通过救生衣灯闪烁频次查看 当前电量。
6)测试模式
开机状态下连续触动按键5次，可打开测试模式。
技术参数
主要参数及工作特性 | ||
指标类型 | 参数 | 工作指标 |
VHF参数 | 天线装配方式 | 内置全向天线 |
发射频率 | 161.975MHz，162.025MHz | |
信道宽带 | 25KHz | |
覆盖范围 | 4海里（接收天线高于海平面5米） | |
输出功率 | 1W（30±1.5dBm） | |
调试方式 | GMSK | |
调制频率 | 9600bps | |
定位模块参数 | 定位模式 | GPS/BD |
捕获灵敏度 | -160dBm | |
同步灵敏度 | -162dBm | |
同步时间（冷） | 45s | |
同步时间（热） | 5s | |
定位精度 | ＜5米（CEP50） | |
电源 | 供电电压 | 9V/1500mAh（可充电锂电池） |
电池是否支持充电 | 否 | |
工作电流 | 发射时1.5 /26mS，没发射时<10mA | |
充电电流 | / | |
续航能力 | 连续工作时间≥72小时 | |
环境参数 | 工作温度 | -20℃～+55℃ |
储存温度 | -30℃～+55℃ | |
外形 | 外观尺寸 | 115mm*42mm*22mm（长*宽*厚） |
重量 | ≤170(g) | |

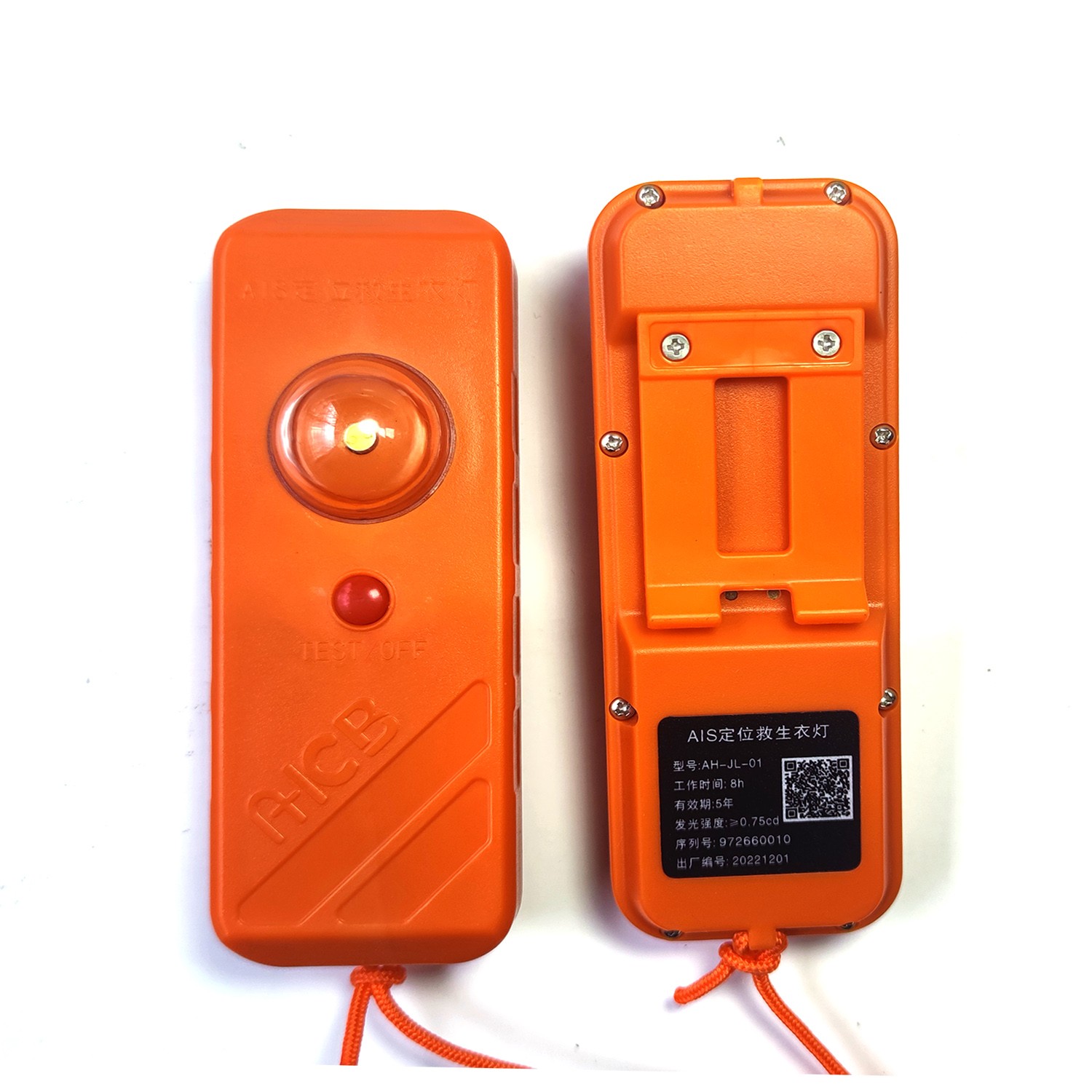

3.产品尺寸、重量
产品外形尺寸：115mm×42mm×22mm(L×W×H)
重量：≤170克
4.工作模式
4.1待机模式
终端不报警时处于待机模式，报警状态下长按3S按键可退出 报警模式进入待机模式，救生衣灯不闪烁。
4.2报警模式
待机状态长按按键3s 以上，进入报警模式。救生衣灯开始
闪烁；
终端触水时间超过10秒，终端进入报警模式；
进入报警模式后，终端首先主动定位，然后通过AIS发送报警 和当前位置信息；救生衣灯每分钟50-70频次闪烁，闪烁亮度不小 于0.75cd;
救生衣灯状态情况：救生衣灯每分钟50-70频次闪烁，闪烁亮 度不小于0.75cd。
5.使用方法
5.1报警/待机
长按按键3s以上，终端进入报警模式。
报警模式下，长按按键3s 以上，进入待机状态。
6.标准配件
序号 | 名称 | 数量 | 备 注 |
1 | 终端 | 1 | |
2 | 使用说明书 | 1 |
表1AH-JL-01型AIS定位救生衣灯配件
7.注意事项
1.使用终端报警时，终端正面要保持朝上、无遮挡；
2.终端为应急救援设备，非必要情况下请勿随意报警。
3.终端误触报警后，请注意及时关机。
